擴徑機工作原理分析

TIME: 2021-08-11

最近有很多人咨詢小編這樣一個問題，就是擴徑機工作原理是如何的？這個問題相信困擾著很多人，接下來小編就為大家介紹一下擴徑機的工作原理，一起來隨小編進行了解吧。

小編先簡單介紹一下擴徑機的用圖：擴徑機屬于直縫金屬焊管整形設備，它是用錐體擴脹頭，在鋼管內擴脹，達到消除鋼管的成型壓力和焊接應力，并保證直縫焊鋼管全長段真徑大小一致。設備由小車，擴脹器，工作套筒，固定座，油缸，潤滑站，臺架，液壓站，電控系統組成。擴脹器設置在小車，擴脹器由工作套筒連接在油缸上，擴脹器是由擴脹頭，擴脹塊，導向盤，拉桿等組成。通過分段式機械擠脹工藝保證直縫金屬焊管外形定徑，消除應力的大型設備。

設備組成

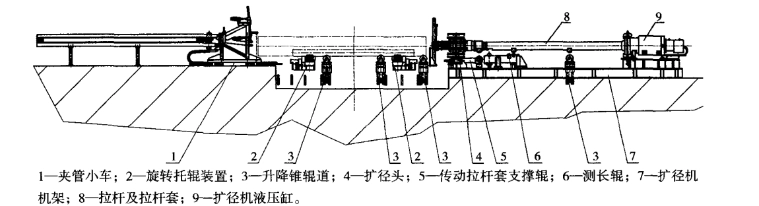

機械式擴徑機是由旋轉托輥裝置、升降錐輥道、傳動拉桿套支撐輥、測長輥、夾管小車、擴徑頭、拉桿、拉桿套、擴徑機液壓缸和機架等組成。機械擴徑機的作用是用擴徑頭一步步擴脹大口徑直縫埋弧焊管，以獲得標準技術要求的圓度、直度和尺寸精度。

工藝過程

沖洗好的管子被送到擴徑機中心線上的旋轉托輥裝置上。使用這個旋轉托輥裝置，結合攝像系統，管子焊縫被精確地旋轉到12點鐘位置，以保證焊縫在后續擴徑過程中能夠進入擴徑工具的上部扇形塊的溝槽中。升降錐輥道將管

子升到擴徑機中心線，位置由升降液壓缸中的位移傳感器控制。夾管小車向前移動并由金屬檢測器控制檢測管子尾端并卡牢，同時發出信號啟動夾管小車送輥，位置由編碼器控制，在行進過程中，設在擴徑頭端的金屬檢測器檢測管

子前端，從而測量出管子的位置。管子長度與擴徑頭相結合，以自動計算出最優的擴徑步數。夾管器的鉗口可以轉動，以避免破壞管壁。在前進過程中，夾管器高度可調以補償管子的直度偏差，并優化擴徑機的矯直效果。

按計算出的步長夾管小車將管子第一步送入擴徑頭，第一步擴徑前，傳動拉桿套支撐輥支撐擴徑頭。直到第一步擴徑通過法蘭連接到主液壓缸的懸臂式拉桿套和用法蘭連接其上的擴徑頭，傳動拉桿套支撐輥下降一個壁厚。第一

步擴徑完成后，管子首端被擴脹到所需要的尺寸。擴徑工具的必要行程是通過擴徑機液壓缸驅動拉桿實現的。按照擴徑工具和管子直徑的關系，借助位置檢測器控制完成這個行程。

管子向前再進一步，下一個擴徑行程開始。這樣的步驟一直重復著，直到管子的進給不能再通過夾管小車執行。夾管器釋放掉管子，最后的進給通過傳動拉桿套支撐輥驅動，測長輥測長來完成。管子完成擴徑后，傳動拉桿套支

撐輥再把管子送回到夾管器。夾管器夾住管子，把管子拖回到起始位置。夾管器張開，夾管小車退回到初始位置。擴完徑的管子被送出，一根管子擴徑結束。
